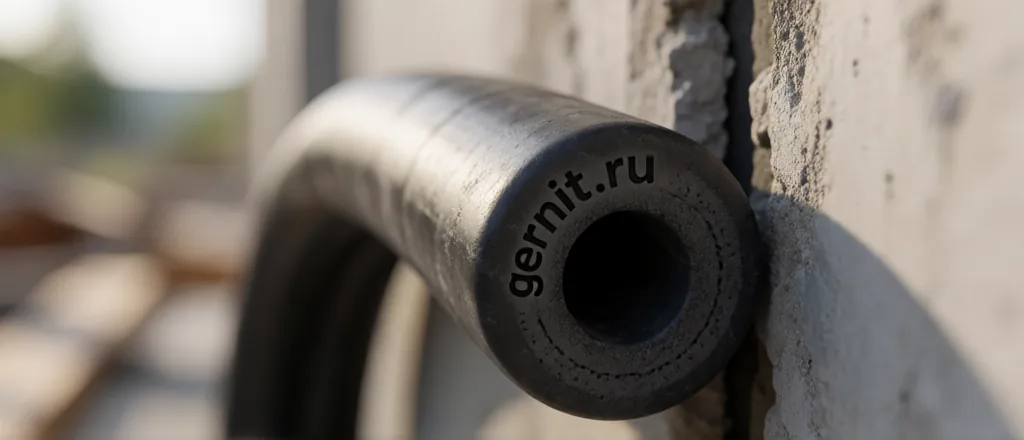

Гернитовый шнур 20 мм: применение и подбор

By Сергей Кузнецов Гернитовый шнур 0 Comments

Гернитовый шнур диаметром 20 мм — универсальный размер среднего ряда малых сечений. Он подходит и для межпанельных стыков, и для температурных швов, и для узких деформационных швов бетонных конструкций. Благодаря балансу между гибкостью и заполняющей способностью Ø20 мм широко применяется в гражданском строительстве.

Шнур Ø20 мм: особенности

Диаметр 20 мм даёт достаточный объём для заполнения шва средней ширины и при этом сохраняет гибкость. Изготавливается из пористой резины по ГОСТ 19177-81, выпускается круглым (Ø20) и квадратным (20×20). Материал не водопоглощает, не гниёт и стоек к щелочной среде бетона. Общие свойства — в материале гернитовые шнуры.

Область применения

Межпанельные стыки крупнопанельных зданий.
Температурные швы стен и покрытий.
Деформационные швы полов малой и средней ширины.
Швы сборных железобетонных конструкций.
Примыкания и узкие швы фундаментов (в том числе профиль 20×40, 20×100).
Герметизация примыканий кровли и парапетов.

Подробнее — применение гернитовых шнуров.

Характеристики и варианты

Параметр	Значение
Сечения	Ø20 (круг), 20×20 (квадрат), 20×40, 20×75, 20×100 (профиль)
Плотность	400 / 600 кг/м³
Деформация при сжатии	25 %
Вес погонного метра, круг	≈0,33 кг (600 кг/м³)
Температура	ПРП-40: −40…+70 °C; ПРП-60: −60…+70 °C
Норматив	ГОСТ 19177-81

Подбор под шов

Для круглого шнура диаметр принимают примерно на 20 % больше ширины шва. Для широких мелких швов вместо круга используют профиль 20×40 или 20×100 мм.

Геометрия шва	Рекомендация
Ширина 15 мм	Ø20 мм
Ширина 20 мм	Ø25 мм
Ширина 40 мм, глубина 15 мм	Профиль 20×40 мм
Ширина 100 мм, глубина 15 мм	Профиль 20×100 мм

Полный каталог — размеры гернитовых шнуров.

Монтаж

Подготовить шов: очистка, обеспыливание, грунтовка при необходимости.
Уложить шнур с обжатием ~20 % по всей длине.
Стыки расположить внахлёст.
Нанести мастику поверх шнура для герметизации узла.

Практика: Ø20 мм — оптимальный выбор для типового межпанельного стыка и температурного шва стены в умеренном климате.

Достоинства размера 20 мм

Ø20 мм — «золотая середина» малого ряда: достаточный объём для заполнения шва и сохранение гибкости. По сравнению с Ø10 мм он надёжнее работает в швах шириной 15–22 мм, а по сравнению с Ø30 мм — не требует избыточного обжатия в узких стыках.

Сравнение	Ø20 мм
Против Ø10 мм	Заполняет более широкий шов
Против Ø30 мм	Мягче вводится в узкий стык
Универсальность	Подходит для стен, полов, примыканий

Марка и климат

Для типовых межпанельных и температурных швов в умеренном климате применяют ПРП-40. Для наружных узлов и холодных регионов — ПРП-60. Совместимость со стыком-мастикой обязательна: узел проектируют как систему.

Ошибки

Круг Ø20 в широком мелком шве вместо профиля 20×40.
Плотность 400 в нагруженном узле пола.
Отсутствие обжатия при укладке.
Работа без грунтовки кромок под мастику.

Итог

Ø20 мм — оптимальный размер для большинства типовых швов гражданского строительства. Комбинируя круг, квадрат 20×20 и профили 20×40…20×100, инженер закрывает практически любую геометрию узла малого и среднего раскрытия.

Примеры объектов

Размер Ø20 мм регулярно встречается в проектах массовой застройки и промышленных объектов:

Объект	Узел	Позиция
Крупнопанельный дом	Межпанельный стык	ПРП-40.К.20.400
Производственный корпус	Температурный шов стены	ПРП-40.К.20.600
Подземный паркинг	Примыкание, профиль	ПРП-40.П.20×40.600
Северный объект	Наружный шов	ПРП-60.К.20.600

Расчёт метража

Метраж определяют по суммарной длине швов с запасом на раскрой 5–10 %. Для сложных узлов с поворотами запас увеличивают. При погонаже 100 м и шнуре Ø20 мм плотности 600 общий вес составит около 33 кг — это важно для логистики и нагрузки на этаж.

Сравнение с аналогами

Материал	Пригодность для шва 15–20 мм
Гернит Ø20 (400)	Мягкий, легко садится в стык
Гернит Ø20 (600)	Упругий, для нагруженных узлов
Вилатерм	Заполнение без несущей функции
ПВХ-профиль	Жёсткая геометрия, требует крепления

Выбор температурной марки

Для умеренного климата достаточно ПРП-40. Для северных объектов и наружных узлов, где возможны морозы до −60 °C, применяют ПРП-60. Марка должна быть согласована с мастикой в узле: если шнур морозостойкий, а мастика нет, узел потеряет герметичность при низких температурах. Требования к климату — СП 131.13330.2020.

Совместимость с мастикой

Узел работает как система. Мастика должна иметь температурный диапазон не уже, чем у шнура, а эластичность — достаточную для подвижек шва. Для Ø20 мм в межпанельном стыке обычно применяют тиоколовую мастику, для наружных узлов — полиуретановую. Материалы: тиоколовые мастики.
