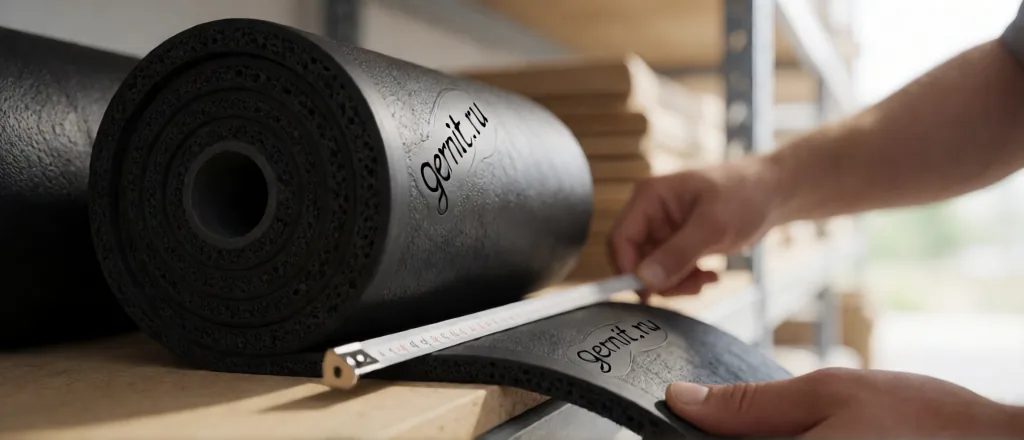

Что такое гернитовый шнур: назначение и применение

Гернитовый шнур — это эластичный пористо-резиновый уплотнитель, который закладывают в деформационные, температурные и монтажные швы строительных конструкций. Его задача — заполнить полость шва, воспринять подвижки сопрягаемых элементов и создать основание, на которое сверху наносится герметизирующая мастика. Без правильно подобранного шнура герметик работает в режиме трёхстороннего контакта и отрывается от кромок шва — это одна из самых частых причин протечек в узлах на стыках панелей, в фундаментах и на кровлях.

Что такое гернитовый шнур

Гернит (его еще называют ПРП — прокладка резиновая пористая) представляет собой жгут из пористой резины круглого, квадратного или прямоугольного сечения. Внутри материала распределены закрытые поры, поэтому шнур одновременно упругий и водонепроницаемый: он сжимается под нагрузкой и возвращает форму после её снятия, но не пропускает воду по своей структуре.

Ключевое отличие шнура от обычного герметика — он работает как механическое уплотнение и заполнитель полости. Герметик, нанесённый поверх, имеет возможность свободно деформироваться по верхней кромке и не отрывается от стенок. Именно поэтому в узлах герметизации деформационных швов шнур и мастику применяют в паре.

Материал и ГОСТ 19177-81

Гернитовые шнуры выпускают по ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия». Стандарт нормирует плотность, деформацию при сжатии и упругое восстановление. Основные параметры материала, применяемого в продукции «Гернит»:

Параметр	Значение
Материал	Пористая (регенерированная) резина
Плотность	400 и 600 кг/м³
Деформация при сжатии	25 %
Рабочая температура (ПРП-40)	−40…+70 °C
Рабочая температура (ПРП-60)	−60…+70 °C
Стандартные размеры	6–50 мм; нестандартные — до 150 мм

Материал не гниёт, не поражается микроорганизмами и стоек к щелочным средам бетона, растворам солей и нефтепродуктам. Подробный разбор нормативa — в статье ГОСТ 19177-81.

ПРП-40 и ПРП-60: в чём разница

Марка определяется температурным диапазоном и областью применения. ПРП-40 — базовая серия для гражданского и промышленного строительства. ПРП-60 — морозостойкая серия, рассчитанная на эксплуатацию до −60 °C, её применяют на объектах в холодных регионах и в ответственных узлах инфраструктуры.

Марка	Температура	Типовое применение
ПРП-40	−40…+70 °C	Межпанельные швы, полы, фундаменты, резервуары
ПРП-60	−60…+70 °C	Тоннели, мосты, аэродромы, объекты в холодном климате

Формы и размеры сечения

Шнур выпускают круглым (диаметр), квадратным (например, 40×40 мм) и прямоугольным (например, 50×200 мм). Круглое сечение применяют в швах значительной глубины, где нужно зафиксировать положение мастики. Прямоугольное и квадратное — в широких швах малой глубины: они заполняют полость без выдавливания и перерасхода материала. Полная таблица размеров гернитовых шнуров включает как стандартные, так и нестандартные сечения.

Где применяется гернитовый шнур

• Межпанельные швы сборных зданий — уплотнение стыков наружных стен.
• Деформационные и температурные швы бетонных конструкций — компенсация температурных подвижек.
• Швы фундаментов и подземных сооружений — защита от грунтовых вод.
• Гидротехнические сооружения и тоннели — герметизация швов при напоре воды.
• Дорожные и аэродромные покрытия — заполнение швов между плитами.
• Промышленные полы и резервуары — герметизация монтажных и деформационных швов.

Подробнее об отраслях — в материале применение гернитовых шнуров.

Как подобрать шнур под шов

Диаметр шнура принимают примерно на 20 % больше ширины шва — так обеспечивается обжатие и заполнение полости. Например, для шва шириной 20 мм подходит шнур около 25 мм. Для шва 100 мм применяют крупносекционный шнур около 120 мм. При больших раскрытиях допускается укладка в несколько рядов с прокладкой мастикой между витками. После укладки шов герметизируют тиоколовой или полиуретановой мастикой.
