Гидроизоляция бетонных швов: материалы и решения

Гидроизоляция бетонных швов — критическая задача в подземных и влагонагруженных конструкциях. Швы — наиболее уязвимые места: именно через них вода проникает в тело бетона, вызывая коррозию арматуры и разрушение при замораживании. Гернитовый шнур в паре с гидроизоляционной мастикой решает эту задачу.

Задачи гидроизоляции швов

• Защита арматуры от коррозии.
• Предотвращение протечек в подземные помещения.
• Защита бетона от морозного разрушения.
• Сохранение свойств конструкции при подвижках.
• Долговечность узла без ремонта.

Нормативы — СП 28.13330.2012, СП 63.13330.2018.

Решения для швов

Решение	Применение
Шнур + гидроизоляционная мастика	Основное решение
Шнур + гидрошпонка + мастика	Высокий напор
Обмазочная гидроизоляция	Защита поверхности
Инъектирование	Ремонт существующих швов

Материалы

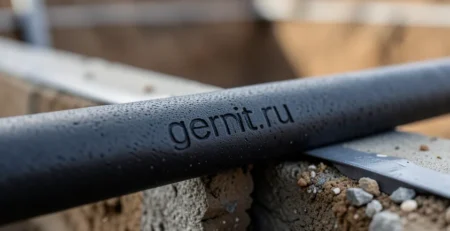

Для гидроизоляции швов применяют гернитовый шнур (ПРП-40/60) как упругое основание и гидроизоляционные мастики (полиуретановые, тиоколовые) как герметик. Шнур заполняет шов и не пропускает воду по структуре, мастика герметизирует поверхность и приклеивается к кромкам. Материалы — полиуретановые мастики.

Параметр	Значение
Плотность шнура	400 / 600 кг/м³
Марка	ПРП-40 / ПРП-60
Мастика	Полиуретановая/тиоколовая

Система гидроизоляции

Гидроизоляция шва — часть общей системы защиты подземной конструкции. Помимо герметизации шва, применяют обмазочную или оклеечную гидроизоляцию поверхностей, дренаж и водоотвод. Швы герметизируют в первую очередь — они пропускают воду раньше, чем поверхность. Комплексное решение надёжнее отдельных мер.

Элемент	Функция
Шнур	Упругое уплотнение шва
Мастика	Герметизация шва
Обмазочная гидроизоляция	Защита поверхности
Дренаж	Отвод воды

Технология

1. Подготовить шов: очистка, обеспыливание, грунтовка.
2. Уложить шнур с обжатием ~20 %, непрерывно.
3. Нанести гидроизоляционную мастику слоем 30–50 % глубины.
4. Проверить адгезию и непрерывность.
5. Выполнить общую гидроизоляцию поверхности.

Подробнее — применение гернитовых шнуров.

Ошибки

• Герметизация без шнура — трёхсторонний контакт.
• Некачественная подготовка кромок.
• Работа по влажному основанию без специальных материалов.
• Отсутствие общей гидроизоляции.
• Разрывы уплотнения на пересечениях швов.

Работа под напором

Грунтовые воды создают напор на подземные конструкции. Шов должен быть непроницаем даже при раскрытии. Упругое восстановление шнура поддерживает обжатие, а эластичная мастика принимает подвижки. В особо ответственных узлах применяют гидрошпонки. Совместная работа материалов обеспечивает надёжность.

Как выбрать материалы

Условие	Шнур + мастика
Сухой внутренний шов	ПРП-40, 400, полиуретан
Периодическое обводнение	ПРП-40/60, 600, химстойкая
Постоянный напор	ПРП-60, 600, химстойкая + шпонка
Агрессивная среда	ПРП-60, 600, химстойкая

Схема гидроизоляции шва

Гидроизоляция бетонных швов строится на системе «шнур + гидроизоляционная мастика» в комплексе с общей защитой конструкций. Шнур заполняет шов и не пропускает воду по структуре, мастика герметизирует поверхность. Для подземных узлов применяют ПРП-60 и химстойкие мастики.

Виды бетонных швов и их гидроизоляция

Шов	Особенность гидроизоляции
Рабочий	Шнур + мастика, очистка молока
Температурный	Эластичная мастика, шнур
Усадочный	Шнур + мастика, малые сечения
Деформационный	Крупный шнур, высокая эластичность

Каждый тип требует своего подхода, но общий принцип един — упругое основание и эластичный герметик.

Пример комплексной гидроизоляции

Подземный паркинг: стены и плита с рабочими и деформационными швами. Швы герметизируют шнуром (Ø20–40 мм ПРП-60 плотности 600) и химстойкой полиуретановой мастикой. Поверхности защищают обмазочной гидроизоляцией, по периметру устраивают дренаж. Швы герметизируют в первую очередь, до общей гидроизоляции и засыпки.

Контроль гидроизоляции

Показатель	Норма
Обжатие шнура	≈20 %
Непрерывность	Без разрывов
Слой мастики	30–50 % глубины
Адгезия	К двум кромкам

Заключение

Гидроизоляция бетонных швов — система из гернитового шнура и гидроизоляционной мастики в комплексе с общей защитой конструкций. Подбор материалов по условиям, качественная подготовка и непрерывность уплотнения обеспечивают долговечную защиту от воды.

Долговечность гидроизоляции шва

Срок службы гидроизоляции шва определяется упругим восстановлением шнура и стойкостью мастики. Закрытая пористость резины исключает водопоглощение, поэтому циклы замораживания не разрушают материал. Химстойкость обеспечивает работу в агрессивных водах. При корректном монтаже узел работает весь срок службы конструкции без ремонта. Регулярные осмотры позволяют выявлять дефекты на ранней стадии.
