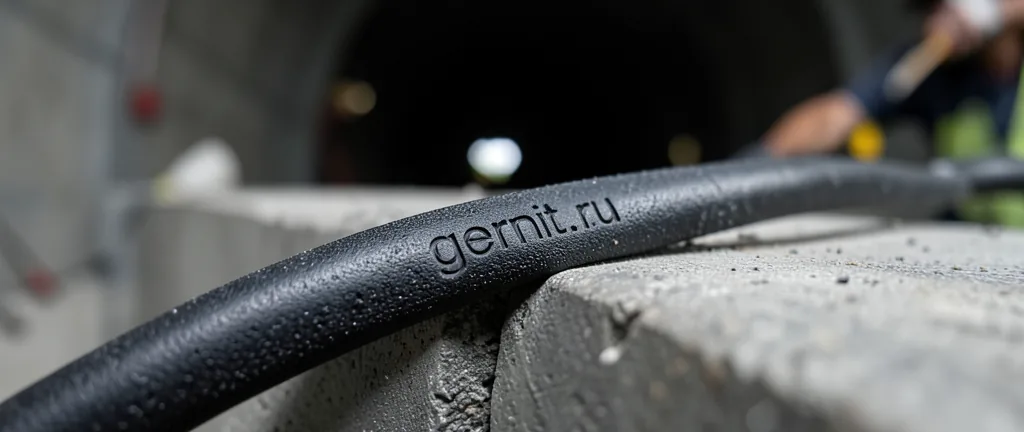

Гернитовый шнур для тоннелей и коллекторов
Тоннели и коллекторы — подземные сооружения, где швы работают в условиях постоянного или переменного обводнения и часто без возможности ремонта. Герметизация таких швов требует материалов, устойчивых к водопоглощению и агрессивной среде. Гернитовый шнур с полиуретановой или тиоколовой мастикой формирует упругое герметичное уплотнение, рассчитанное на весь срок службы сооружения.
Швы тоннелей и коллекторов
В обделке тоннелей и стенках коллекторов устраивают деформационные, осадочные и рабочие швы бетонирования. Они подвержены гидростатическому напору, температурным деформациям и подвижкам грунта. Особенность подземных сооружений — ограниченный доступ для ремонта, поэтому первичная герметизация должна быть максимально надёжной. Нормативы — СП 28.13330.2012, СП 63.13330.2018.
Требования к герметизации
| Требование | Значение |
|---|---|
| Водонепроницаемость | Нулевое водопоглощение |
| Химическая стойкость | Стойкость к грунтовым водам |
| Морозостойкость | Марка ПРП-60 |
| Упругое восстановление | Компенсация подвижек грунта |
Подбор материалов
| Шов | Шнур | Мастика |
|---|---|---|
| Деформационный тоннеля | Ø50–120, ПРП-60 | Полиуретановая |
| Рабочий шов обделки | Ø30–50, ПРП-40/60 | Полиуретановая |
| Кольцевой шов | Ø40–80, ПРП-60 | Высокоэластичная |
| Шов коллектора | Ø30–60, ПРП-40 | Полиуретановая |
Ассортимент — размеры гернитовых шнуров.
Технология работ
- Очистить и подготовить шов, удалить загрязнения.
- При обводнении применить водоостанавливающие меры.
- Уложить шнур с обжатием ~20 % непрерывно.
- Нанести мастику слоем 30–50 % глубины.
- Проверить узел до набора прочности.
Подробнее — применение гернитовых шнуров.
Ошибки
- Работа по мокрому основанию без подготовки.
- Недостаточное обжатие — шнур не удерживается, мастика проваливается.
- Неморозостойкая марка в припортальных участках.
- Разрывы уплотнения на пересечениях швов.
- Отсутствие контроля приёмки скрытых работ.
Усиление узлов
В особо ответственных местах (зонах повышенного напора, на пересечениях швов) применяют комбинированные решения: гернитовый шнур + гидрошпонка + эластичная мастика. Такое сочетание повышает надёжность узла. Для коллекторов и тоннелей важна также непрерывность уплотнения по всему контуру — разрыв в одном месте сводит на нет работу остальных участков.
Для проектировщика: в подземных сооружениях выбирайте марку ПРП-60 и плотность 600 кг/м³ — узел должен отработать весь срок службы без ремонта.
Особенности обделки тоннелей
Обделка тоннеля испытывает давление грунта, воды и собственного веса, а также температурные и осадочные деформации. Кольцевые и продольные швы должны сохранять герметичность при этих воздействиях. В отличие от наземных конструкций, доступ для ремонта ограничен, а обводнение может быть постоянным. Поэтому узел проектируют с запасом: марка ПРП-60, плотность 600 кг/м³, химстойкая мастика.
Сравнение решений
| Решение | Особенность |
|---|---|
| Гернит + мастика | Упругий узел, ремонтопригоден |
| Гернит + гидрошпонка + мастика | Усиленный узел для высокого напора |
| Инъекционная гидроизоляция | Ремонт существующих швов |
Ремонт обводнённых швов
Если шов уже обводнён, применяют комбинированный подход: водоостанавливающие материалы, гидроактивные составы и последующую герметизацию. Для новых сооружений важнее не допустить дефектов: обеспечить непрерывность шнура, обжатие и качественную адгезию мастики. Ремонтопригодность узла «шнур + мастика» позволяет локализовать дефект без замены всей обделки.
Пример узла тоннеля
Кольцевой деформационный шов обделки шириной 60 мм: шнур Ø70–80 мм марки ПРП-60 плотности 600 кг/м³, поверх — высокоэластичная полиуретановая мастика. Узел принимает подвижки при осадке грунта и сезонных деформациях, оставаясь герметичным под напором. Швы пересекаются с продольными — в местах пересечения применяют усиление мастикой.
Материалы узла и их совместимость
Узел работает как система, поэтому шнур и мастику подбирают совместно: температурный диапазон и химстойкость должны быть сопоставимы. Для тоннелей и коллекторов обычно применяют ПРП-60 и химстойкую полиуретановую мастику. Ошибка в совместимости приводит к тому, что разрушается более слабый элемент. Дополнительно узел может усиливаться гидрошпонкой в зонах высокого напора.
Заключение
Тоннели и коллекторы — сооружения, где герметичность швов критична и трудноремонотируема. Гернитовый шнур ПРП-60 плотности 600 кг/м³ с полиуретановой мастикой образует упругий узел, работающий под напором грунтовых вод. Правильный подбор и непрерывность уплотнения — залог долговечности.
Сводка по узлам тоннелей и коллекторов
| Узел | Шнур | Мастика |
|---|---|---|
| Кольцевой деформационный | Ø40–80, ПРП-60 | Высокоэластичная |
| Продольный | Ø50–120, ПРП-60 | Полиуретановая |
| Рабочий шов обделки | Ø30–50, ПРП-40/60 | Полиуретановая |
| Шов коллектора | Ø30–60, ПРП-40 | Полиуретановая |
Список литературы
- ГОСТ 19177-81. Прокладки резиновые пористые уплотняющие. Технические условия.
- СП 28.13330.2012. Защита строительных конструкций от коррозии.
- СП 63.13330.2018. Бетонные и железобетонные конструкции.
- СП 71.13330.2017. Изоляционные и отделочные покрытия.
Читайте также
Часто задаваемые вопросы
Какой шнур для тоннеля?
Обычно Ø50–120 мм марки ПРП-60 плотности 600 кг/м³ с полиуретановой мастикой.
Как бороться с обводнением при монтаже?
Применяют водоостанавливающие меры и материалы для влажного основания.
Почему узел нельзя переделать?
В подземных сооружениях ограничен доступ, поэтому монтаж выполняют с запасом надёжности.
